25kw大流量漩渦氣泵參數
瀏覽次數：1294 發布日期：2019-09-24 01:04:16
25kw漩渦氣泵是一體式氣泵里面功率最大的型號了，同等功率下25kw有好幾款型號，流量與壓力各不相同，下面表格有性能參數對比，分別為大流量與高壓力，成反比情況，如果說流量特別大的話，那么壓力必定要低，如果流量小的話，那么壓力會很高。
25kw大流量漩渦氣泵參數與壓力如下：型號的選擇需要結合曲線圖來看。
25kw雙葉輪氣泵采用德國MERKEL油封，德國MERKEL（默克爾）材料，采用氟橡膠可承受-25℃至300℃。相對于一般油封工作時其唇緣的溫度高于工作介質溫度20~50℃，性能更穩定，免維護，壽命更久。
核心部件采用德國SKF，日本NSK品牌軸承，軸承最高可承受350攝氏度，4000轉每分鐘的轉速。對于國產洛軸，人本軸承來比較的話，性能穩定，低噪音，免維護，壽命更久，可保證風機運行更久。

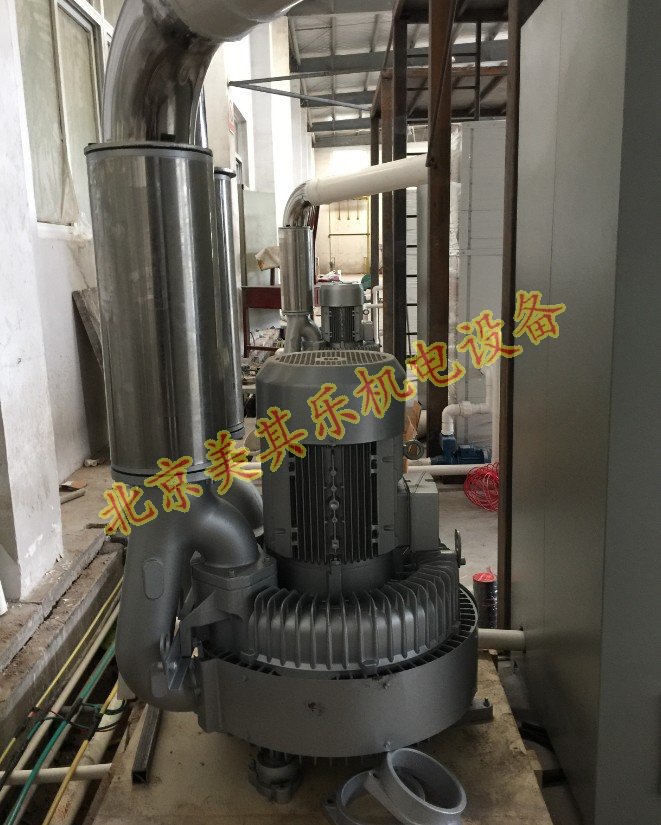

圖為山東煙臺客戶前期漩渦氣泵安裝圖
其它種類真空氣泵相比，具有：運行平穩、噪音低、節省能源；正負壓力、流量、效率等指標達到德國西門子漩渦氣泵的標準；整機結構緊湊，重量輕，體積??；工作壓差高，吹吸兩用。

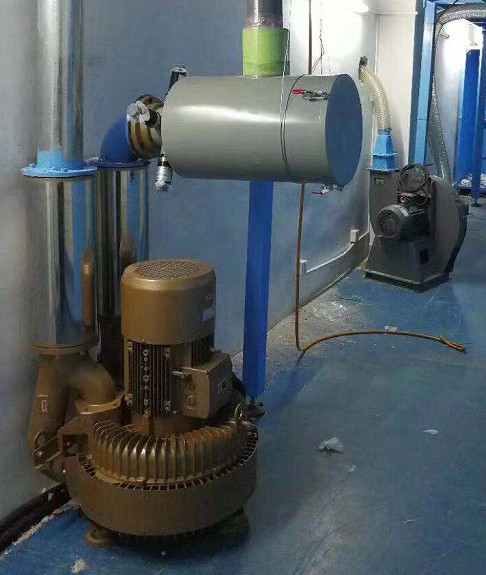

圖為上海某客戶漩渦式氣泵現場使用圖
25kw大流量漩渦氣泵參數與壓力如下：型號的選擇需要結合曲線圖來看。
| 風機型號 |
葉輪數 單、雙 |
功率 kw |
最大流量 m³/h |
額定真空 mbar |
額定出壓 mbar |
噪音值 dB(A) |
凈重 kg |
口徑 |
|---|---|---|---|---|---|---|---|---|
| 2GH 930-H27 | 單葉輪/立式臥式 | 15 | 1370 | -250 | 260 | 75 | 128 | 4寸 |
| 2GH 930-H27 | 單葉輪/立式臥式 | 18.5 | 1370 | -320 | 340 | 75 | 131 | 4寸 |
| 2GH 920-H47 | 雙葉輪串聯/立式臥式 | 25 | 1110 | -440 | 590 | 74 | 211 | 4寸 |
| 2GH 940-H37 | 雙葉輪并聯/立式臥式 | 20 | 1940 | -220 | 200 | 75 | 212 | 4寸 |
| 2GH 940-H47 | 雙葉輪并聯/立式臥式 | 25 | 1940 | -310 | 280 | 75 | 219 | 4寸 |
| 2GH 943-H37 | 雙葉輪并聯/立式安裝 | 20 | 2050 | -250 | 230 | 75 | 230 | 135 |
| 2GH 943-H47 | 雙葉輪并聯/立式安裝 | 25 | 2050 | -310 | 280 | 75 | 235 | 135 |
漩渦氣泵運轉時，馬達所消耗的電流會隨壓力及真空度的提高而相應增加。如果電流過大時，會導致接觸器負荷跳脫，為防止跳脫，可在吸氣或排氣側裝置真空或壓力釋放閥。
25kw雙葉輪氣泵采用德國MERKEL油封，德國MERKEL（默克爾）材料，采用氟橡膠可承受-25℃至300℃。相對于一般油封工作時其唇緣的溫度高于工作介質溫度20~50℃，性能更穩定，免維護，壽命更久。
核心部件采用德國SKF，日本NSK品牌軸承，軸承最高可承受350攝氏度，4000轉每分鐘的轉速。對于國產洛軸，人本軸承來比較的話，性能穩定，低噪音，免維護，壽命更久，可保證風機運行更久。
圖為山東煙臺客戶前期漩渦氣泵安裝圖
采用軸承前置結構，將泵軸承安裝在壓縮腔外，以達到最大的運轉平衡，也可使用產品的任意方位的安裝，保持長期連續平衡運轉；另外，此結構散熱速度快，使風機在高壓差工作環境中，也能確保機器的可靠性。
整機采用無油裝置，傳動系統無需潤滑。使產品的應用領域更加廣泛，對空氣質量要求嚴格的醫療設備、印刷行業中的精密印刷、電子工業中集成電路制造過程中都可以使用。同時高效工作時不需要其他輔助設備，而且減少了運行費用。
葉輪和風道的設計經過精確計算論證，葉片長度、風道弧度、曲率經過優化后，與同類產品相比，在相同功率輸入下性能提高30%以上，且產品風噪更低，整機運行低于70分貝。
其它種類真空氣泵相比，具有：運行平穩、噪音低、節省能源；正負壓力、流量、效率等指標達到德國西門子漩渦氣泵的標準；整機結構緊湊，重量輕，體積??；工作壓差高，吹吸兩用。
圖為上海某客戶漩渦式氣泵現場使用圖
